VKDIM - Válvula de bola de 2 vías DUAL BLOCK® DN 65:100

Válvula de bola de dos vías DUAL BLOCK® con conexiones hembra para soldadura de bolsillo, gama métrica.

FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. La VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales. Esta válvula también está equipada con el sistema de etiquetado de personalización.

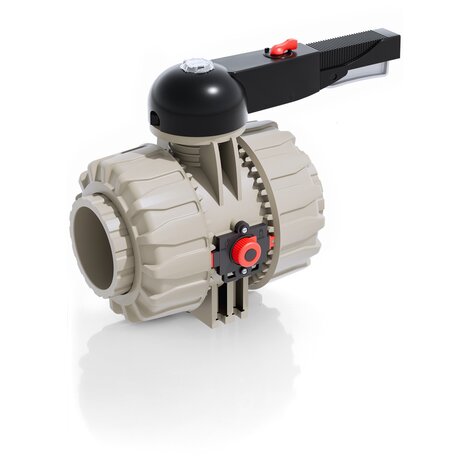

Valvola a sfera a 2 vie DUAL BLOCK® VKDIM DN 65:100 in PP-H
Disegno tecnico VKDIM-VKDIF DN 65:100
Valvola a sfera a 2 vie DUAL BLOCK® VKDIM DN 65:100 in PP-H
Disegno tecnico VKDIM-VKDIF DN 65:100

EPDM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDIM075E Sistema PP-H socket Válvulas manuales PP-H 75 65 10 164 87 225 175 162 213 133 30 153 3090
VKDIM090E Sistema PP-H socket Válvulas manuales PP-H 90 80 10 177 105 327 272 202 239 149 33 173 5080
VKDIM110E Sistema PP-H socket Válvulas manuales PP-H 110 100 10 195 129 385 330 236 268 167 34,5 199 7725

EPDM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDIM075E0SF Sistema PP-H socket Válvulas manuales PP-H 75 65 10 164 87 225 175 162 213 133 30 153 3090
VKDIM090E0SF Sistema PP-H socket Válvulas manuales PP-H 90 80 10 177 105 327 272 202 239 149 33 173 5080
VKDIM110E0SF Sistema PP-H socket Válvulas manuales PP-H 110 100 10 195 129 385 330 236 268 167 34,5 199 7725

FKM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDIM075F Sistema PP-H socket Válvulas manuales PP-H 75 65 10 164 87 225 175 162 213 133 30 153 3090
VKDIM090F Sistema PP-H socket Válvulas manuales PP-H 90 80 10 177 105 327 272 202 239 149 33 173 5080
VKDIM110F Sistema PP-H socket Válvulas manuales PP-H 110 100 10 195 129 385 330 236 268 167 34,5 199 7725

FKM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDIM075F0SF Sistema PP-H socket Válvulas manuales PP-H 75 65 10 164 87 225 175 162 213 133 30 153 3090
VKDIM090F0SF Sistema PP-H socket Válvulas manuales PP-H 90 80 10 177 105 327 272 202 239 149 33 173 5080
VKDIM110F0SF Sistema PP-H socket Válvulas manuales PP-H 110 100 10 195 129 385 330 236 268 167 34,5 199 7725
