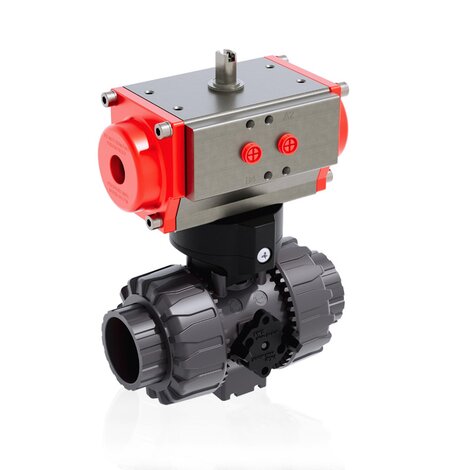

VKDIV/CP DA - Válvula de bola de accionamiento neumático DUAL BLOCK® DN 10:50
Válvula de bola DUAL BLOCK® con conexiones hembra para enlace, gama métrica con actuador neumático, función de doble efecto.
FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para establecer un alto estándar en válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM
| Referencia | d | DN | PN | E | H | H1 |
L | Z | H[5:2] | R[5:a] | B | B1 | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIVDA016E | 16 | 10 | 16 | 54 | 103 | 65 | 14 | 75 | 160 | G1/8" | 135 | 29 | 60,5 | 1155 |
| VKDIVDA020E | 20 | 15 | 16 | 54 | 103 | 65 | 16 | 71 | 160 | G1/8" | 135 | 29 | 60,5 | 1145 |
| VKDIVDA025E | 25 | 20 | 16 | 65 | 115 | 70 | 19 | 77 | 138 | G1/8" | 156,5 | 34,5 | 75 | 1473 |
| VKDIVDA032E | 32 | 25 | 16 | 73 | 128 | 78 | 22 | 84 | 138 | G1/8" | 161 | 39 | 75 | 1581 |
| VKDIVDA040E | 40 | 32 | 16 | 86 | 146 | 88 | 26 | 94 | 155,5 | G1/4" | 194 | 46 | 86 | 2469 |
| VKDIVDA050E | 50 | 40 | 16 | 98 | 164 | 93 | 31 | 102 | 155,5 | G1/4" | 200 | 52 | 86 | 2701 |
| VKDIVDA063E | 63 | 50 | 16 | 122 | 199 | 111 | 38 | 123 | 155,5 | G1/4" | 217 | 52 | 86 | 3318 |
FKM
| Referencia | d | DN | PN | E | H | H1 |
L | Z | H[5:2] | R[5:a] | B | B1 | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIVDA016F | 16 | 10 | 16 | 54 | 103 | 65 | 14 | 75 | 160 | G1/8" | 135 | 29 | 60,5 | 1155 |
| VKDIVDA020F | 20 | 15 | 16 | 54 | 103 | 65 | 16 | 71 | 160 | G1/8" | 135 | 29 | 60,5 | 1145 |
| VKDIVDA025F | 25 | 20 | 16 | 65 | 115 | 70 | 19 | 77 | 138 | G1/8" | 156,5 | 34,5 | 75 | 1473 |
| VKDIVDA032F | 32 | 25 | 16 | 73 | 128 | 78 | 22 | 84 | 138 | G1/8" | 161 | 39 | 75 | 1581 |
| VKDIVDA040F | 40 | 32 | 16 | 86 | 146 | 88 | 26 | 94 | 155,5 | G1/4" | 194 | 46 | 86 | 2469 |
| VKDIVDA050F | 50 | 40 | 16 | 98 | 164 | 93 | 31 | 102 | 155,5 | G1/4" | 200 | 52 | 86 | 2701 |
| VKDIVDA063F | 63 | 50 | 16 | 122 | 199 | 111 | 38 | 123 | 155,5 | G1/4" | 217 | 52 | 86 | 3318 |
