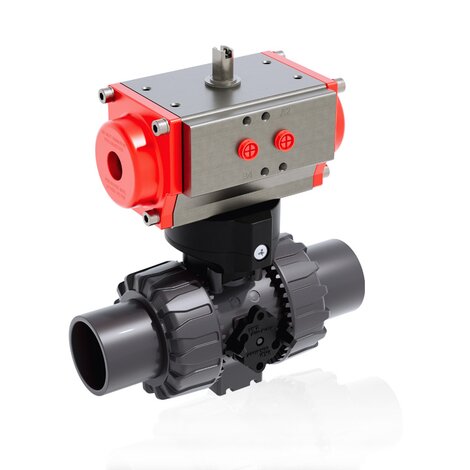

VKDJV/CP DA - Válvula de bola de 2 vías DUAL BLOCK® de accionamiento neumático DN 10:50
Válvula de bola de dos vías DUAL BLOCK® con conexiones hembra para enlace, gama JIS con actuador neumático, función de doble efecto.
FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para establecer un alto estándar en válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM
| Referencia | d | DN | PN | E | H | H1 |
L | Z | H[5:2] | R[5:a] | B | B1 | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDJVDA012E | 1/2” | 15 | 16 | 54 | 131 | 65 | 30 | 71 | 160 | G1/8" | 135 | 29 | 60,5 | 1145 |
| VKDJVDA034E | 3/4” | 20 | 16 | 65 | 147 | 70 | 35 | 77 | 138 | G1/8" | 156,5 | 34,5 | 75 | 1473 |
| VKDJVDA100E | 1” | 25 | 16 | 73 | 164 | 78 | 40 | 84 | 138 | G1/8" | 161 | 39 | 75 | 1581 |
| VKDJVDA114E | 1” 1/4 | 32 | 16 | 86 | 182 | 88 | 44 | 94 | 155,5 | G1/4" | 194 | 46 | 86 | 2469 |
| VKDJVDA112E | 1” 1/2 | 40 | 16 | 98 | 212 | 93 | 55 | 102 | 155,5 | G1/4" | 200 | 52 | 86 | 2701 |
| VKDJVDA200E | 2” | 50 | 16 | 122 | 248 | 111 | 63 | 122 | 155,5 | G1/4" | 217 | 52 | 86 | 3318 |
FKM
| Referencia | d | DN | PN | E | H | H1 |
L | Z | H[5:2] | R[5:a] | B | B1 | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDJVDA012F | 1/2” | 15 | 16 | 54 | 131 | 65 | 30 | 71 | 160 | G1/8" | 135 | 29 | 60,5 | 1145 |
| VKDJVDA034F | 3/4” | 20 | 16 | 65 | 147 | 70 | 35 | 77 | 138 | G1/8" | 156,5 | 34,5 | 75 | 1473 |
| VKDJVDA100F | 1” | 25 | 16 | 73 | 164 | 78 | 40 | 84 | 138 | G1/8" | 161 | 39 | 75 | 1581 |
| VKDJVDA114F | 1” 1/4 | 32 | 16 | 86 | 182 | 88 | 44 | 94 | 155,5 | G1/4" | 194 | 46 | 86 | 2469 |
| VKDJVDA112F | 1” 1/2 | 40 | 16 | 98 | 212 | 93 | 55 | 102 | 155,5 | G1/4" | 200 | 52 | 86 | 2701 |
| VKDJVDA200F | 2” | 50 | 16 | 122 | 248 | 111 | 63 | 122 | 155,5 | G1/4" | 217 | 52 | 86 | 3318 |
