VKDNC - Válvula de bola de dos vías DUAL BLOCK® DN 10:50

Válvula de bola de dos vías DUAL BLOCK® con conexiones hembra, rosca NPT.

FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.

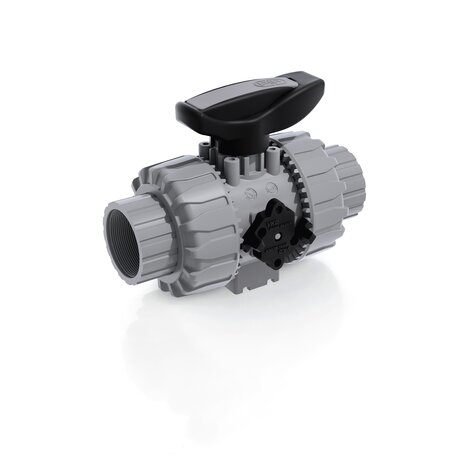

Render della valvola a sfera a due vie DUAL BLOCK® VKDNC - DN 10:50 in PVC-C
Disegno tecnico VKDFM DN 10:50
Render della valvola a sfera a due vie DUAL BLOCK® VKDNC - DN 10:50 in PVC-C
Disegno tecnico VKDFM DN 10:50

EPDM

Referencia División Subfamilia R DN PN B B1 C C1 E H

H1

 L Z g
VKDNC012E Sistema C-PVC Válvulas manuales C-PVC 1/2” 15 16 54 29 67 40 54 111 65 17,8 75,4 228
VKDNC034E Sistema C-PVC Válvulas manuales C-PVC 3/4” 20 16 65 34,5 85 49 65 117 70 18 81 364
VKDNC100E Sistema C-PVC Válvulas manuales C-PVC 1” 25 16 69,5 39 85 49 73 135 78 22,6 89,8 487
VKDNC114E Sistema C-PVC Válvulas manuales C-PVC 1” 1/4 32 16 82,5 46 108 64 86 153 88 25,1 102,8 737
VKDNC112E Sistema C-PVC Válvulas manuales C-PVC 1” 1/2 40 16 89 52 108 64 98 156 93 24,7 106,6 1040
VKDNC200E Sistema C-PVC Válvulas manuales C-PVC 2” 50 16 108 62 134 76 122 186 111 29,6 126,8 1815

FKM

Referencia División Subfamilia R DN PN B B1 C C1 E H

H1

 L Z g
VKDNC012F Sistema C-PVC Válvulas manuales C-PVC 1/2” 15 16 54 29 67 40 54 111 65 17,8 75,4 228
VKDNC034F Sistema C-PVC Válvulas manuales C-PVC 3/4” 20 16 65 34,5 85 49 65 117 70 18 81 364
VKDNC100F Sistema C-PVC Válvulas manuales C-PVC 1” 25 16 69,5 39 85 49 73 135 78 22,6 89,8 487
VKDNC114F Sistema C-PVC Válvulas manuales C-PVC 1” 1/4 32 16 82,5 46 108 64 86 153 88 25,1 102,8 737
VKDNC112F Sistema C-PVC Válvulas manuales C-PVC 1” 1/2 40 16 89 52 108 64 98 156 93 24,7 106,6 1040
VKDNC200F Sistema C-PVC Válvulas manuales C-PVC 2” 50 16 108 62 134 76 122 186 111 29,6 126,8 1815
