VKDNV - Válvula de bola de 2 vías DUAL BLOCK® DN 10:50

Válvula de bola DUAL BLOCK® con conexiones hembra, rosca NPT.

FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas.
VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.

Render della valvola a sfera a 2 vie DUAL BLOCK® VKDNV - DN 10:50 in PVC-U

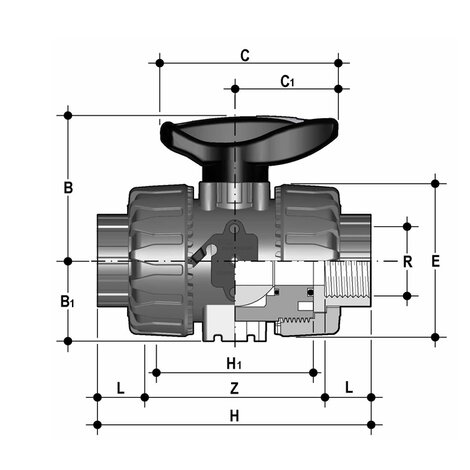

Disegno tecnico VKDFM DN 10:50
Render della valvola a sfera a 2 vie DUAL BLOCK® VKDNV - DN 10:50 in PVC-U
Disegno tecnico VKDFM DN 10:50

EPDM

Referencia División Subfamilia R DN PN B B1 C C1 E H

H1

 L Z g
VKDNV038E Sistema PVC-U Válvulas manuales PVC-U presión 3/8” 10 16 54 29 67 40 54 103 65 13,7 75,6 215
VKDNV012E Sistema PVC-U Válvulas manuales PVC-U presión 1/2” 15 16 54 29 67 40 54 111 65 17,8 75,4 210
VKDNV034E Sistema PVC-U Válvulas manuales PVC-U presión 3/4” 20 16 65 34,5 85 49 65 117 70 18 81 335
VKDNV100E Sistema PVC-U Válvulas manuales PVC-U presión 1” 25 16 69,5 39 85 49 73 135 78 22,6 89,8 448
VKDNV114E Sistema PVC-U Válvulas manuales PVC-U presión 1” 1/4 32 16 82,5 46 108 64 86 153 88 25,1 102,8 678
VKDNV112E Sistema PVC-U Válvulas manuales PVC-U presión 1” 1/2 40 16 89 52 108 64 98 156 93 24,7 106,6 955
VKDNV200E Sistema PVC-U Válvulas manuales PVC-U presión 2” 50 16 108 62 134 76 122 186 111 29,6 126,8 1667

FKM

Referencia División Subfamilia R DN PN B B1 C C1 E H

H1

 L Z g
VKDNV038F Sistema PVC-U Válvulas manuales PVC-U presión 3/8” 10 16 54 29 67 40 54 103 65 13,7 75,6 215
VKDNV012F Sistema PVC-U Válvulas manuales PVC-U presión 1/2” 15 16 54 29 67 40 54 111 65 17,8 75,4 210
VKDNV034F Sistema PVC-U Válvulas manuales PVC-U presión 3/4” 20 16 65 34,5 85 49 65 117 70 18 81 335
VKDNV100F Sistema PVC-U Válvulas manuales PVC-U presión 1” 25 16 69,5 39 85 49 73 135 78 22,6 89,8 448
VKDNV114F Sistema PVC-U Válvulas manuales PVC-U presión 1” 1/4 32 16 82,5 46 108 64 86 153 88 25,1 102,8 678
VKDNV112F Sistema PVC-U Válvulas manuales PVC-U presión 1” 1/2 40 16 89 52 108 64 98 156 93 24,7 106,6 955
VKDNV200F Sistema PVC-U Válvulas manuales PVC-U presión 2” 50 16 108 62 134 76 122 186 111 29,6 126,8 1667
