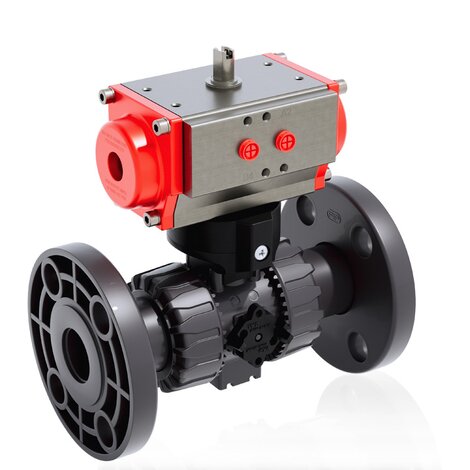

VKDOAV/CP NC - Válvula de bola de accionamiento neumático DUAL BLOCK® DN 10:50
Válvula de bola DUAL BLOCK® con bridas fijas ANSI B16.5 cl.150#FF con actuador neumático, función Normalmente Cerrada.
FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para establecer un alto estándar en válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM
| Referencia | d | DN | PN | H | H1 |
F | f | U | Sp | H[5:2] | R[5:a] | B | B1 | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDOAVNC012E | 1/2” | 15 | 16 | 143 | 65 | 60,3 | 15,9 | 4 | 11 | 160 | G1/8" | 135 | 29 | 60,5 | 1205 |
| VKDOAVNC034E | 3/4” | 20 | 16 | 172 | 70 | 69,9 | 15,9 | 4 | 14 | 138 | G1/8" | 156,5 | 34,5 | 75 | 1583 |
| VKDOAVNC100E | 1” | 25 | 16 | 187 | 78 | 79,4 | 15,9 | 4 | 14 | 138 | G1/8" | 161 | 39 | 75 | 1691 |
| VKDOAVNC114E | 1” 1/4 | 32 | 16 | 190 | 88 | 88,9 | 15,9 | 4 | 14 | 155,5 | G1/4" | 194 | 46 | 86 | 2669 |
| VKDOAVNC112E | 1” 1/2 | 40 | 16 | 212 | 93 | 98,4 | 15,9 | 4 | 16 | 155,5 | G1/4" | 200 | 52 | 86 | 2901 |
| VKDOAVNC200E | 2” | 50 | 16 | 234 | 111 | 120,7 | 19,1 | 4 | 16 | 155,5 | G1/4" | 217 | 52 | 86 | 3518 |
FKM
| Referencia | d | DN | PN | H | H1 |
F | f | U | Sp | H[5:2] | R[5:a] | B | B1 | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDOAVNC012F | 1/2” | 15 | 16 | 143 | 65 | 60,3 | 15,9 | 4 | 11 | 160 | G1/8" | 135 | 29 | 60,5 | 1205 |
| VKDOAVNC034F | 3/4” | 20 | 16 | 172 | 70 | 69,9 | 15,9 | 4 | 14 | 138 | G1/8" | 156,5 | 34,5 | 75 | 1583 |
| VKDOAVNC100F | 1” | 25 | 16 | 187 | 78 | 79,4 | 15,9 | 4 | 14 | 138 | G1/8" | 161 | 39 | 75 | 1691 |
| VKDOAVNC114F | 1” 1/4 | 32 | 16 | 190 | 88 | 88,9 | 15,9 | 4 | 14 | 155,5 | G1/4" | 194 | 46 | 86 | 2669 |
| VKDOAVNC112F | 1” 1/2 | 40 | 16 | 212 | 93 | 98,4 | 15,9 | 4 | 16 | 155,5 | G1/4" | 200 | 52 | 86 | 2901 |
| VKDOAVNC200F | 2” | 50 | 16 | 234 | 111 | 120,7 | 19,1 | 4 | 16 | 155,5 | G1/4" | 217 | 52 | 86 | 3518 |
