VKDOF/VKDOAF - Válvula de bola de 2 vías DUAL BLOCK® DN 65:100

VKDOF: Válvula de bola de dos vías DUAL BLOCK® con bridas fijas taladro EN/ISO/DIN PN10/16, manómetro según EN 558-1.

VKDOAF: Válvula de bola de doble bloque con bridas fijas ANSI B16.5 cl.150 #FF.

FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. La VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales. Esta válvula también está equipada con el sistema de etiquetado de personalización.
Volver Ficha Técnica

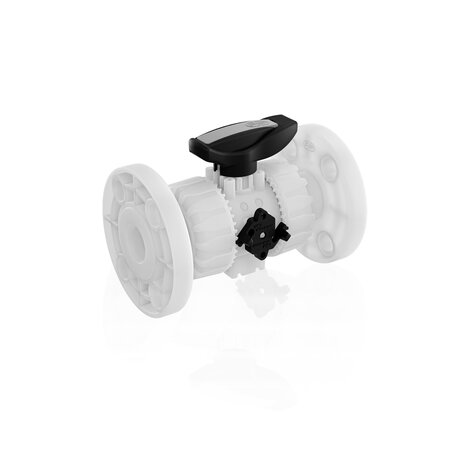

Valvola a sfera a 2 vie DUAL BLOCK® VKDOF DN 10:50 in PVDF
Valvola a sfera a 2 vie DUAL BLOCK® VKDOAF DN 10:50 in PVDF
Disegno tecnico VKDOM-VKDOAM DN 65:100
Valvola a sfera a 2 vie DUAL BLOCK® VKDOF DN 10:50 in PVDF
Valvola a sfera a 2 vie DUAL BLOCK® VKDOAF DN 10:50 in PVDF
Disegno tecnico VKDOM-VKDOAM DN 65:100
Referencia d DN PN B B1 C C1 F f H H1 Sp U g
VKDOF075F 75 65 16 164 87 225 175 145 17 290 133 21 4 8588
VKDOF090F 90 80 16 177 105 327 272 160 17 310 149 21,5 8 12122
VKDOF110F 110 100 16 195 129 385 330 180 17 350 167 21,5 8 17949
