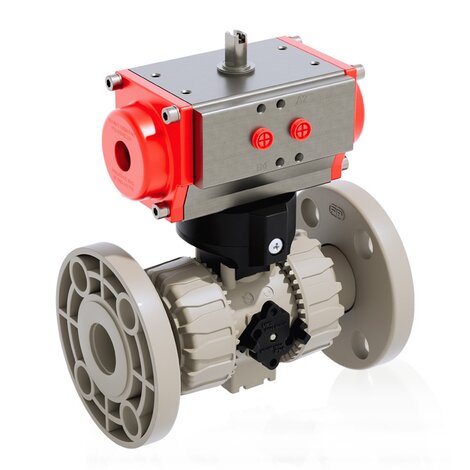

VKDOM/CP NO - Válvula de bola de accionamiento neumático DUAL BLOCK® DN 10:50
Válvula de bola DUAL BLOCK® con bridas fijas EN/ISO/DIN PN 10/16, manómetro según EN 558-1 con actuador neumático, función Normalmente Abierta.
FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para establecer un alto estándar en válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM
| Referencia | d | DN | PN | H | H1 |
F | f | U | Sp | H[5:2] | R[5:a] | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDOMNO020E | 20 | 15 | 10 | 130 | 65 | 65 | 14 | 4 | 11 | 160 | G1/8" | 1145 |
| VKDOMNO025E | 25 | 20 | 10 | 150 | 70 | 75 | 14 | 4 | 14 | 138 | G1/8" | 1471 |
| VKDOMNO032E | 32 | 25 | 10 | 160 | 78 | 85 | 14 | 4 | 14 | 138 | G1/8" | 1551 |
| VKDOMNO040E | 40 | 32 | 10 | 180 | 88 | 100 | 18 | 4 | 14 | 155,5 | G1/4" | 2456 |
| VKDOMNO050E | 50 | 40 | 10 | 200 | 93 | 110 | 18 | 4 | 16 | 155,5 | G1/4" | 2658 |
| VKDOMNO063E | 63 | 50 | 10 | 230 | 111 | 125 | 18 | 4 | 16 | 155,5 | G1/4" | 3107 |
FKM
| Referencia | d | DN | PN | H | H1 |
F | f | U | Sp | H[5:2] | R[5:a] | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDOMNO020F | 20 | 15 | 10 | 130 | 65 | 65 | 14 | 4 | 11 | 160 | G1/8" | 1145 |
| VKDOMNO025F | 25 | 20 | 10 | 150 | 70 | 75 | 14 | 4 | 14 | 138 | G1/8" | 1471 |
| VKDOMNO032F | 32 | 25 | 10 | 160 | 78 | 85 | 14 | 4 | 14 | 138 | G1/8" | 1551 |
| VKDOMNO040F | 40 | 32 | 10 | 180 | 88 | 100 | 18 | 4 | 14 | 155,5 | G1/4" | 2456 |
| VKDOMNO050F | 50 | 40 | 10 | 200 | 93 | 110 | 18 | 4 | 16 | 155,5 | G1/4" | 2658 |
| VKDOMNO063F | 63 | 50 | 10 | 230 | 111 | 125 | 18 | 4 | 16 | 155,5 | G1/4" | 3107 |
