VKDOM/VKDOAM - Válvula de bola de 2 vías DUAL BLOCK® DN 65:100

VKDOM: Válvula de bola de dos vías DUAL BLOCK® con bridas fijas taladro EN/ISO/DIN PN10/16. galga según EN 558-1.

VKDOAM: Válvula de bola DUAL BLOCK® con bridas fijas taladro ANSI B16.5 cl.150 #FF.

FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. La VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales. Esta válvula también está equipada con el sistema de etiquetado de personalización.

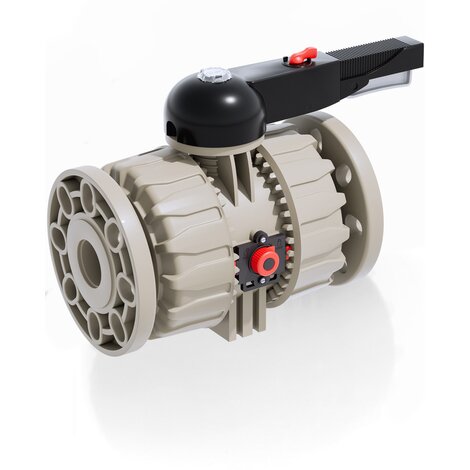

Valvola a sfera a 2 vie DUAL BLOCK® VKDOAM DN 65:100 in PP-H
Disegno tecnico VKDOM-VKDOAM DN 65:100
Valvola a sfera a 2 vie DUAL BLOCK® VKDOAM DN 65:100 in PP-H
Disegno tecnico VKDOM-VKDOAM DN 65:100

EPDM

Referencia División Subfamilia d DN PN B B1 C C1 F f H H1 Sp U g
VKDOM075E Sistema PP-H socket Válvulas manuales PP-H 75 65 10 164 87 225 175 145 17 290 133 24 4 4500
VKDOM090E Sistema PP-H socket Válvulas manuales PP-H 90 80 10 177 105 327 272 160 17 310 149 25 8 6455
VKDOM110E Sistema PP-H socket Válvulas manuales PP-H 110 100 10 195 129 385 330 180 17 350 167 25 8 9090

FKM

Referencia División Subfamilia d DN PN B B1 C C1 F f H H1 Sp U g
VKDOM075F Sistema PP-H socket Válvulas manuales PP-H 75 65 10 164 87 225 175 145 17 290 133 24 4 4500
VKDOM090F Sistema PP-H socket Válvulas manuales PP-H 90 80 10 177 105 327 272 160 17 310 149 25 8 6455
VKDOM110F Sistema PP-H socket Válvulas manuales PP-H 110 100 10 195 129 385 330 180 17 350 167 25 8 9090
