VMDC - Válvula de diafragma DN 80:100

Válvula de diafragma con conexiones macho para enlace, gama métrica.

La VM es especialmente adecuada para regular e interceptar fluidos abrasivos o que contengan impurezas. El mando de volante y la junta de membrana permiten una regulación precisa y eficaz y minimizan el riesgo de golpes de ariete.

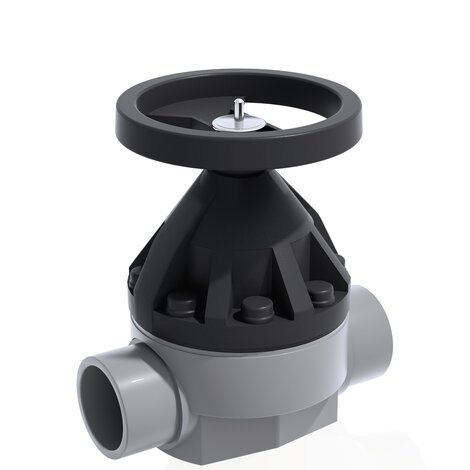

Render della valvola a membrana VMDC - DN 80:100 in PVC-C
VMDC - Válvula de diafragma DN 80:100
Disegno tecnico della valvola a membrana VMD DN 80:100
Render della valvola a membrana VMDC - DN 80:100 in PVC-C
VMDC - Válvula de diafragma DN 80:100
Disegno tecnico della valvola a membrana VMD DN 80:100

EPDM

Referencia División Subfamilia d DN PN B B1 H

H1

 h I J L g
VMDC090E Sistema C-PVC Válvulas manuales C-PVC 90 80 *10 225 55 300 200 23 100 M12 51 7290
VMDC110E Sistema C-PVC Válvulas manuales C-PVC 110 100 *10 295 69 340 250 23 120 M12 61 10900

FKM

Referencia División Subfamilia d DN PN B B1 H

H1

 h I J L g
VMDC090F Sistema C-PVC Válvulas manuales C-PVC 90 80 *10 225 55 300 200 23 100 M12 51 7290
VMDC110F Sistema C-PVC Válvulas manuales C-PVC 110 100 *10 295 69 340 250 23 120 M12 61 10900

PTFE

Referencia División Subfamilia d DN PN B B1 H

H1

 h I J L g
VMDC090P Sistema C-PVC Válvulas manuales C-PVC 90 80 *10 225 55 300 200 23 100 M12 51 7290
VMDC110P Sistema C-PVC Válvulas manuales C-PVC 110 100 *10 295 69 340 250 23 120 M12 61 10900
