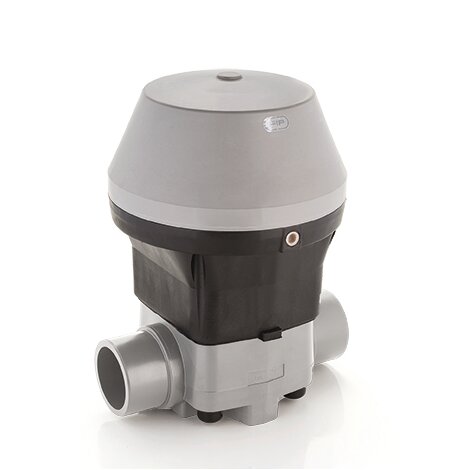

VMOC/CP DA - Válvula de diafragma de accionamiento neumático DN 80:100
Válvula de diafragma con cuerpo embridado monolítico, paso PN10/16. Accionamiento neumático, doble efecto según EN 558-1.
El VM es especialmente adecuado para regular e interceptar fluidos abrasivos o que contengan impurezas.
EPDM
| Referencia | d | DN | PN | B | B1 | C | H | h | R[5:a] | I | J | F | Φf | U | Sp | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMOCDA090E | 90 | 80 | 6 | 297 | 64 | 244 | 310 | 23 | 1/4" | 100 | M12 | 160 | 18 | 8 | 21.5 | 15140 |
| VMOCDA110E | 110 | 100 | 6 | 322 | 72 | 260 | 350 | 23 | 1/4" | 120 | M12 | 180 | 18 | 8 | 22.5 | 25120 |
FKM
| Referencia | d | DN | PN | B | B1 | C | H | h | R[5:a] | I | J | F | Φf | U | Sp | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMOCDA090F | 90 | 80 | 6 | 297 | 64 | 244 | 310 | 23 | 1/4" | 100 | M12 | 160 | 18 | 8 | 21.5 | 15140 |
| VMOCDA110F | 110 | 100 | 6 | 322 | 72 | 260 | 350 | 23 | 1/4" | 120 | M12 | 180 | 18 | 8 | 22.5 | 25120 |
PTFE
| Referencia | d | DN | PN | B | B1 | C | H | h | R[5:a] | I | J | F | Φf | U | Sp | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMOCDA090P | 90 | 80 | 6 | 297 | 64 | 244 | 310 | 23 | 1/4" | 100 | M12 | 160 | 18 | 8 | 21.5 | 15140 |
| VMOCDA110P | 110 | 100 | 6 | 322 | 72 | 260 | 350 | 23 | 1/4" | 120 | M12 | 180 | 18 | 8 | 22.5 | 25120 |
