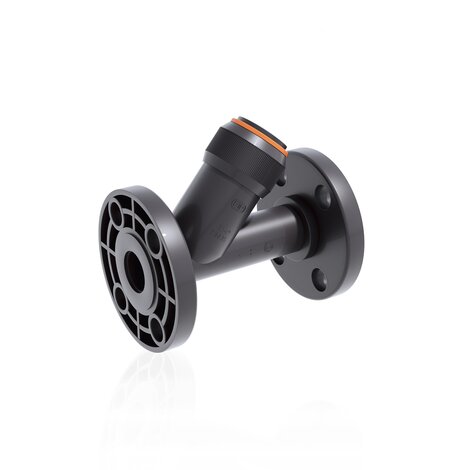

VROV D 20 a 63 - Válvula de retención DN 10:100

Válvula de retención con bridas fijas, paso PN10/16.

La VR es una válvula de retención de asiento inclinado con un pistón de PVC lastrado que tiene la función de permitir el paso del fluido en una sola dirección.
VROV D 20 a 63 - Válvula de retención DN 10:100
VROV D 20 a 63 - Válvula de retención DN 10:100
VROV D 20 a 63 - Válvula de retención DN 10:100
VROV D 20 a 63 - Válvula de retención DN 10:100

EPDM

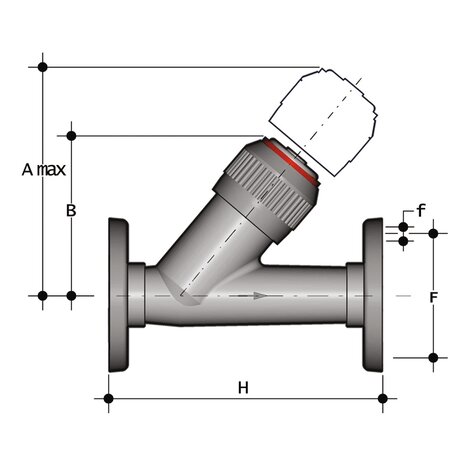

Referencia d DN PN A max B F f H Fig. g
VROV020E 20 15 16 125 72 65 14 130 A 280
VROV025E 25 20 16 145 84 75 14 150 A 430
VROV032E 32 25 16 165 95 85 14 160 A 640
VROV040E 40 32 16 190 111 100 18 180 A 1035
VROV050E 50 40 16 210 120 110 18 200 A 1405
VROV063E 63 50 16 240 139 125 18 230 A 2235

FKM

Referencia d DN PN A max B F f H Fig. g
VROV020F 20 15 16 125 72 65 14 130 A 280
VROV025F 25 20 16 145 84 75 14 150 A 430
VROV032F 32 25 16 165 95 85 14 160 A 640
VROV040F 40 32 16 190 111 100 18 180 A 1035
VROV050F 50 40 16 210 120 110 18 200 A 1405
VROV063F 63 50 16 240 139 125 18 230 A 2235
