El PP-H (polipropileno) es una resina termoplástica, parcialmente cristalina, que pertenece a la familia de las poliolefinas.
El PP es el resultado de la polimerización del propileno (C3H6) con la ayuda de catalizadores. Para su uso en sistemas de tuberías, la última generación de polipropileno homopolímero, PP-H, ofrece un excelente rendimiento a temperaturas de funcionamiento y una gran resistencia a los ataques químicos gracias a las excelentes características físicas y térmicas de la resina.

El hecho de que sea resistente al ataque químico, incluido disolventes orgánicos, facilita el uso de PP en tuberías de plantas químicas para líquidos agresivos y corrosivos. Se puede utilizar a presiones de trabajo bajas con temperaturas de hasta +100º C.

La línea de polipropileno homopolímero PP-H de última generación consiste en una gama completa de tubos, accesorios y válvulas para su uso en la construcción de líneas de proceso y servicio para el transporte a presión de fluidos industriales para temperaturas máximas de funcionamiento.

Toda la línea se fabrica con resinas de polipropileno homopolímero MRS 100 ( PP-H 100 ) de acuerdo con la clasificación DIN 8077-8078, DIN 16962 y aprobada por el DIBt - Deutsches Institut für Bautechnik para su uso en procesos industriales.

Las principales propiedades de la última generación de resinas homopoliméricas son:

  • Alta resistencia química: el uso de resinas de PP-H no sólo garantiza una excelente resistencia química, concretamente frente a los halógenos y las soluciones alcalinas, sino que también permite, gracias al uso de aditivos especiales, el mantenimiento de altas propiedades mecánicas incluso cuando se transportan detergentes y productos químicos similares. Las resinas de PP-H también ofrecen una compatibilidad total en el transporte de agua potable, agua desmineralizada y agua termal, tanto para uso curativo como kinoterapéutico.
  • Excelente estabilidad térmica: especialmente en el rango de temperaturas intermedias entre 10 °C y 80 °C, típicas de las aplicaciones industriales, el PP-H garantiza unas excelentes prestaciones mecánicas y de resistencia al impacto con elevados factores de seguridad.
  • Durabilidad: Las resinas PP-H tienen un alto valor de resistencia a la tracción circunferencial ( Resistencia mínima requerida MRS≥ 10,0 MPa a 20°C ) y permiten una vida útil de instalación extremadamente larga, sin ningún deterioro físico-mecánico particular.ici.

PPH (100) Conducción de productos químicos y tratamiento de aguas

El PP-H se utiliza ampliamente en aplicaciones industriales debido a su alta resistencia a los productos químicos, su capacidad para funcionar en un amplio rango de temperaturas y su sistema de unión por soldadura de polifusión.

Igualmente, nuestra gama de homopolímero de polipropileno (PP-HMRS 100), se utilizan en el proceso de construcción de líneas de servicio para el transporte presurizado de fluidos industriales agresivos o a presión.

Los sistemas PP-H se prestan a una gran variedad de aplicaciones, como la mezcla y la dosificación de productos químicos y el tratamiento de los gases de escape.

Nuestras soluciones han sido seleccionadas por algunas de las mayores empresas metalúrgicas, siderúrgicas y mineras internacionales para procesos de minería, tratamiento de superficies y regeneración de ácidos.

Los tubos y accesorios de PP-H son parte del sistema PP-H (100) de FIP que incluye una amplia gama de accesorios y de valvulería, como válvulas de bola, válvulas de 3 vías, válvulas de mariposa, válvulas de membrana, todas ellas suministradas también con actuadores eléctricos o neumáticos.

  • Dimensiones material socket: de ø 20 mm a ø 110 mm

  • Dimensiones material a testa: de ø 20 mm a ø 800 mm

  • Rango de temperaturas: de 0º C a + 100º C.

  • Presión: PN 6 (testa) y PN 10 (socket y testa) a 20º C.

  • Método de unión: Polifusión, a testa y Electrofusión.

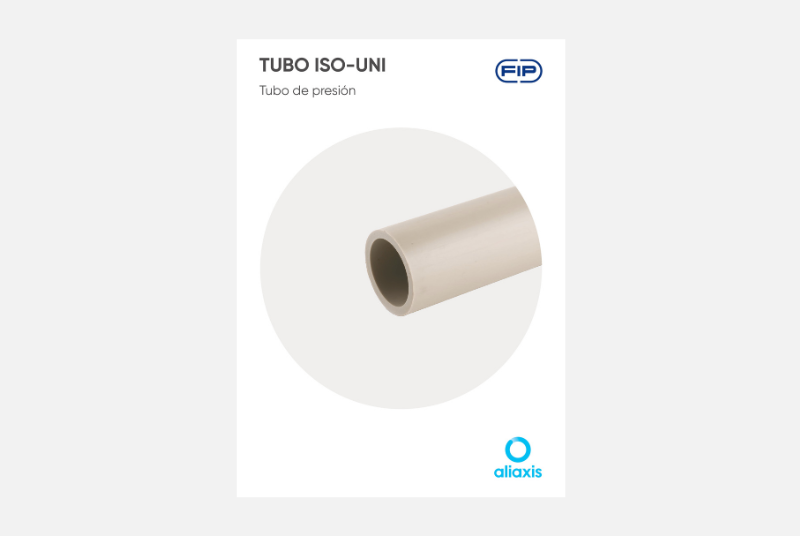

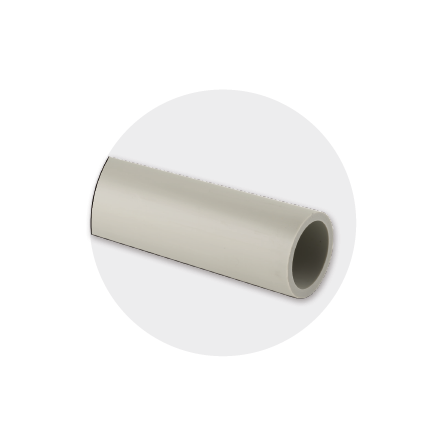

Immagine del tubo a pressione ISO-UNI in PP-H

Tubería ISO-UNI

Tubo de presión

Tubos de presión para la unión del sistema mediante soldadura a tope o de bolsillo.

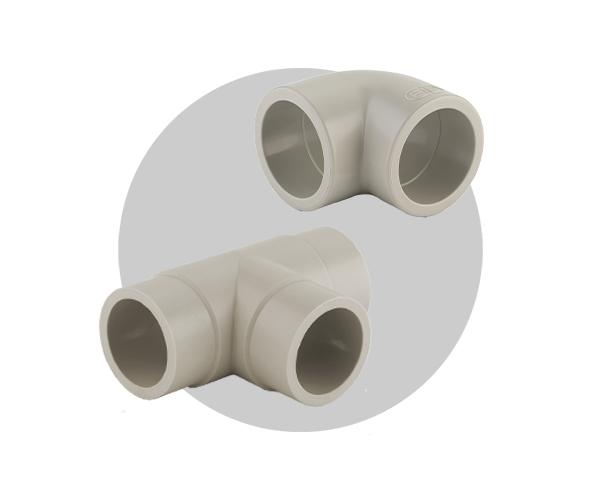

Immagine dei raccordi di passaggio ISO-UNI in PP-H

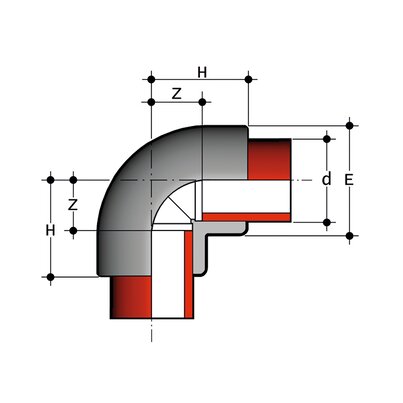

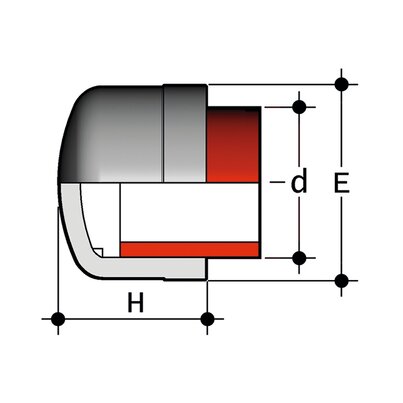

Accesorios ISO-UNI

Accesorios de transición ISO-UNI
Serie de racores destinados a la conducción de fluidos a presión con un sistema de unión por soldadura de bolsillo.

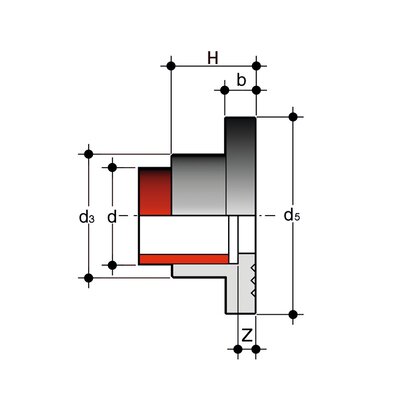

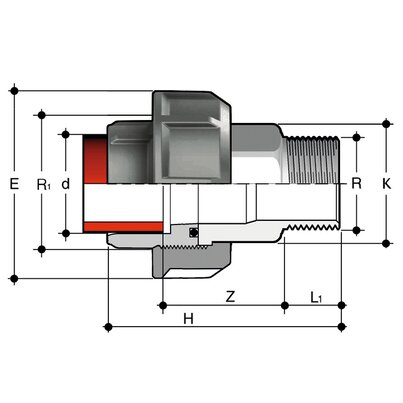

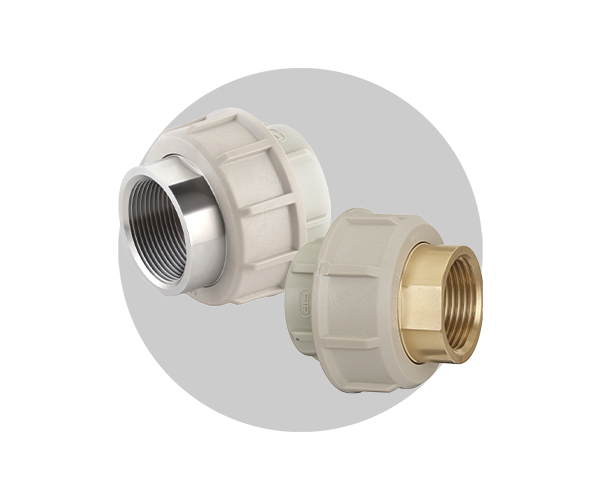

Accesorios ISO-BSP

Accesorios de transición ISO-BSP

Serie de racores destinados a la conducción de fluidos a presión con un sistema de conexión por rosca y soldadura de bolsillo.

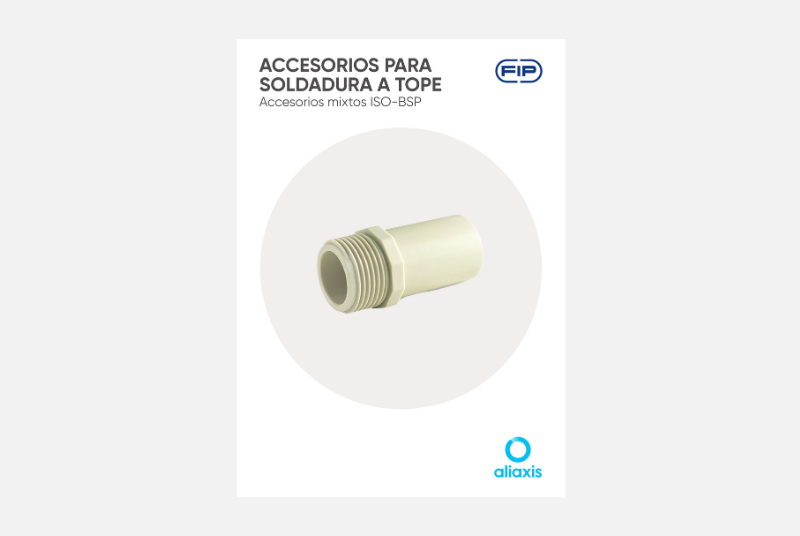

Immagine dei raccordi di passaggio ISO-BSP in PP-H

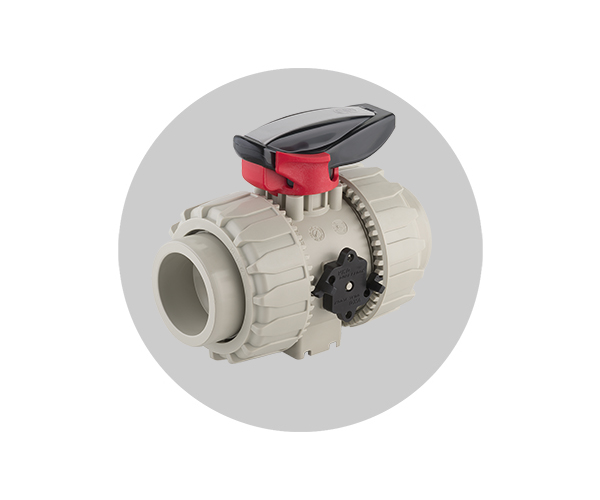

Valvola a sfera a 2 vie VKD DUAL BLOCK in PP-H

VKD Dual Block

Válvula de bola de 2 vías DUAL BLOCK®

FIP ha desarrollado la válvula de bola VKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. La VKD es una válvula de bola de desmontaje radial que cumple
los requisitos más estrictos en las aplicaciones industriales.

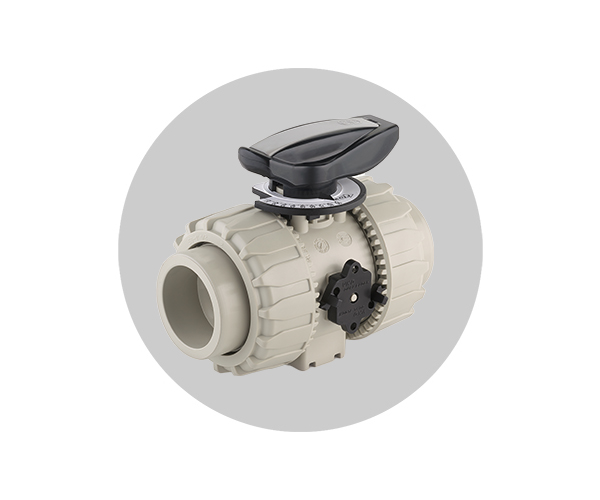

VKR Dual Block

Válvula de bola DUAL BLOCK®

La válvula VKR DUAL BLOCK® combina las características de alta fiabilidad y seguridad de la válvula de bola de paso total VKD con la nueva función de control de flujo con una curva característica lineal que cumple los requisitos más estrictos de las aplicaciones industriales.

Immagine della valvola di regolazione a sfera VKR DUAL BLOCK in PP-H

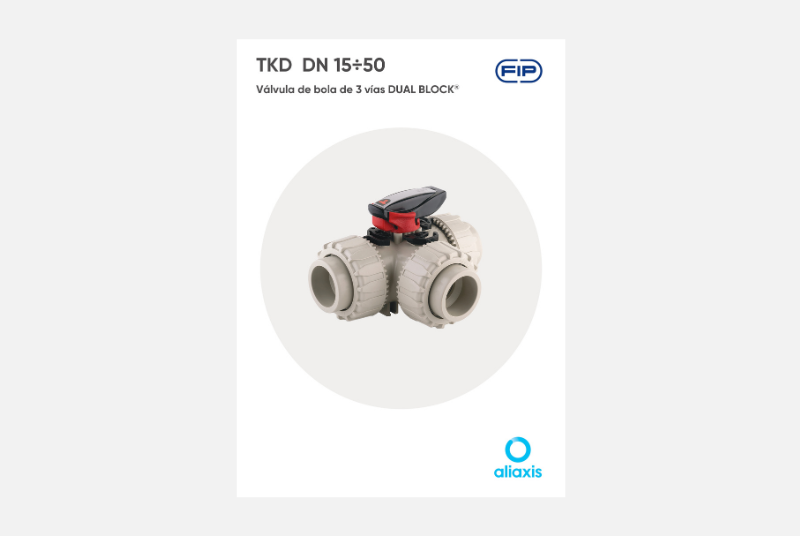

Immagine della valvola a sfera a 3 vie TKD DUAL BLOCK in PP-H

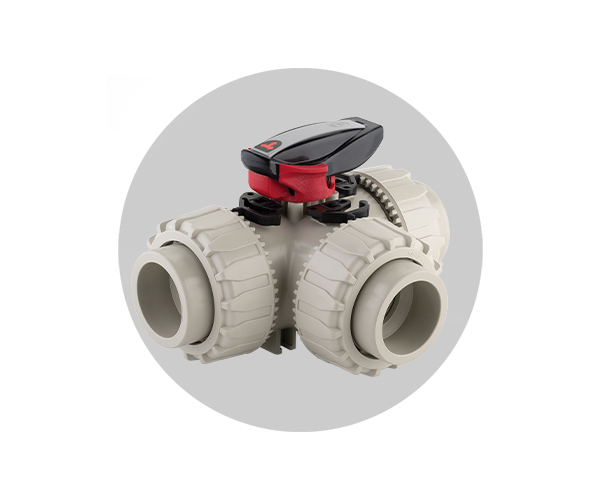

TKD Dual Block

Válvula de bola de 3 vías DUAL BLOCK®

FIP ha desarrollado la válvula de bola TKD DUAL BLOCK® para introducir un alto estándar
en el diseño de válvulas termoplásticas. El TKD es un sistema de clasificación y
Válvula de bola mezcladora con desmontaje radial que cumple los requisitos más estrictos en las aplicaciones industriales.

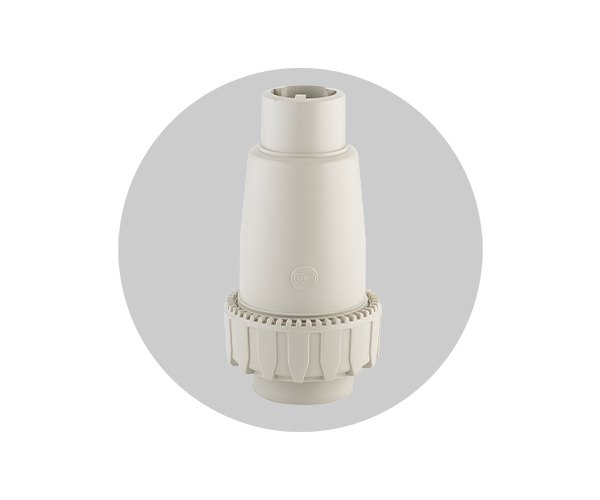

SR

Válvula de retención de bola

La función de la válvula de retención SR es permitir que el fluido fluya sólo en una dirección.

Immagine della valvola di ritegno a sfera SR DN 15:50 in PP-H

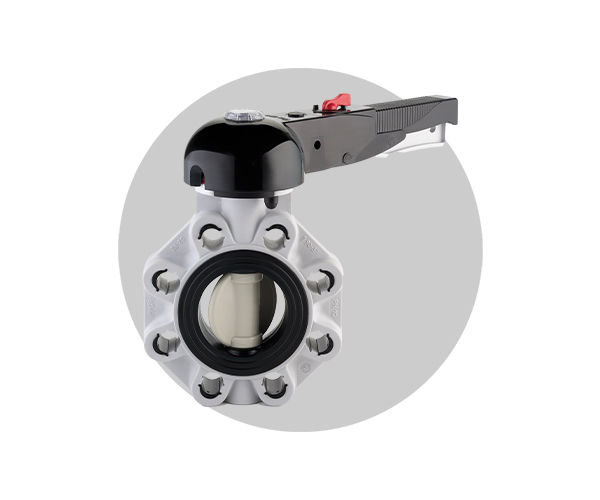

Immagine della valvola a farfalla FK in PP-H

FK

Válvula de mariposa

La FK es una válvula de mariposa
Válvula de mariposa de cierre y regulación con características estructurales ideales para su uso en aplicaciones industriales que requieren un alto rendimiento y fiabilidad en el tiempo. Esta válvula también está equipada con el sistema de etiquetado de personalización.

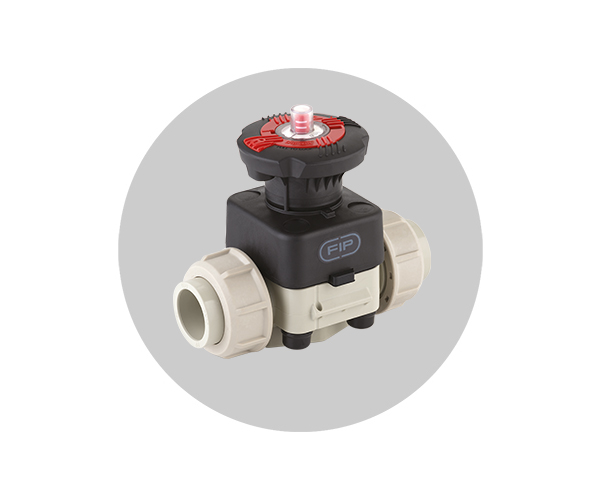

Immagine della valvola a membrana a 2 vie DK DIALOCK in PP-H

DK Dialock

Válvula de membrana de 2 vías DIALOCK

La válvula de membrana DK DIALOCK® es ideal para la regulación y el cierre de medios abrasivos o impuros. La nueva geometría interna del cuerpo aumenta significativamente el coeficiente de flujo, reduce las pérdidas de presión y permite un ajuste preciso en toda la carrera del obturador. El DK ocupa menos espacio y tiene menos peso. El innovador volante está equipado con un mecanismo de bloqueo de maniobra patentado, inmediato y ergonómico, que permite bloquear cualquier posición de ajuste alcanzada.

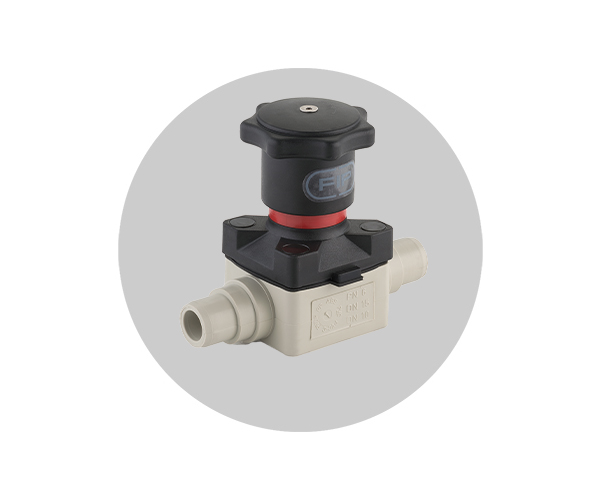

CM

Válvula de membrana compacta

La CM es una válvula de membrana de accionamiento manual con dimensiones reducidas y un diseño especialmente compacto, ideal para su uso en espacios reducidos.

Immagine della valvola a membrana compatta CM in PP-H

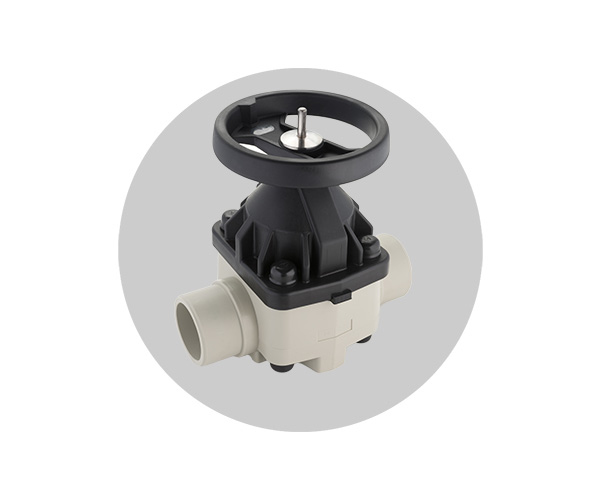

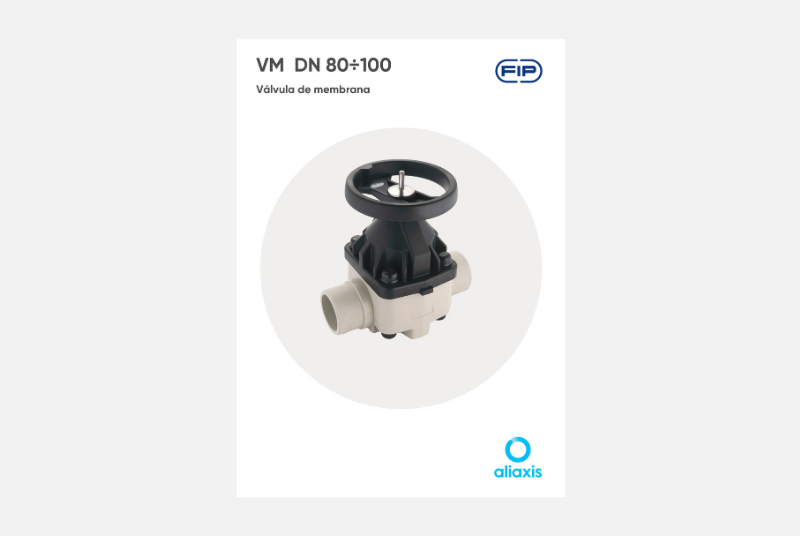

Immagine della valvola a membrana VM in PP-H

VM

Válvula de membrana

El VM es especialmente adecuado para regular e interceptar
de fluidos abrasivos o que contengan impurezas. El control del volante y la junta de membrana permiten una regulación precisa y eficaz y minimizan el riesgo de golpes de ariet

Referencias normativas

Toda la línea está fabricada a partir de resinas de homopolímero aprobado por el DIBT (Deutsches Institut für Bau Technik), y cumple con la las normas internacionales pertinentes.

La producción de las líneas de PP-H (100) se lleva a cabo de acuerdo con los más altos estándares de calidad y en pleno cumplimiento de las limitaciones medioambientales impuestas por la legislación vigente y de acuerdo con la norma ISO 14001. Todos los productos se fabrican de acuerdo con el sistema de garantía de calidad ISO 9001.

  • Tubos y accesorios de brida ANSI B16.5 cl.150 - NPS 1/2 a NPS 24 mm / pulgadas.
  • ASTM D 4101-06 Compuesto de polipropileno según la clasificación PP0110B56000.
  • BS 10 Especificación para bridas y pernos para tuberías, válvulas y accesorios.
  • BS 1560 Bridas para tuberías, válvulas y accesorios (diseño según clase). Bridas de acero, hierro fundido y aleaciones de cobre. Especificación para bridas de acero.
  • BS 4504 Bridas para tuberías, válvulas y accesorios (diseño según PN).
  • Bridas DIN 2501, dimensiones.
  • Roscas DIN 2999 Whitworth para tubos y accesorios roscados.
  • DIN 8077-8078 Tubos de PP-H, dimensiones serie métrica.
  • DIN 16962 Herrajes de PP-H para soldadura de bolsillo y a tope, dimensiones
  • DIN 16963 Uniones de tubos y piezas de tubos para el transporte de fluidos a presión PEAD.
  • DVS 2202-1 Imperfecciones de las uniones soldadas de PP-H, características, descripciones y clasificaciones.
  • DVS 2207-11 Soldaduras de bolsillo y a tope de componentes de PP-H.
  • DVS 2208-1 Máquinas y equipos para la soldadura por elementos térmicos de tubos, piezas de tuberías y paneles.
  • EN 558-1 Válvulas industriales. Dimensiones exteriores de las válvulas metálicas para uso en sistemas de tuberías con bridas.
  • EN 1092-1 Bridas y sus uniones. Bridas circulares para tuberías, accesorios de válvulas y accesorios.
  • EN ISO 15494 Sistemas de componentes (tubos, accesorios y válvulas) en PP-H para aplicaciones industriales.
  • ISO 228-1 Rosca de tubo para acoplamiento no estanco en la rosca.
  • ISO 5211 Acoplamientos para actuadores de giro fraccionado.
  • ISO 7005-1 Bridas metálicas; parte 1: bridas de acero.
  • JIS B 2220 Bridas metálicas para tubos.
  • UNI 11318 Soldaduras de bolsillo de componentes de PP-H.
  • UNI 11397 Soldadura a tope de componentes de PP-H.

Homologaciones y sellos de calidad

Las válvulas DIBt FIP PP-H han sido probadas y certificadas por el DIBt (Deutsches Institut für Bautechnik)

P-H están certificadas por EAC de acuerdo con la normativa rusa de seguridad, higiene y calidad.

Las válvulas RINA FIP PP-H están reconocidas como adecuadas para el transporte, el tratamiento de aguas sanitarias y de aire acondicionado a bordo de buques y otras embarcaciones clasificadas por RINA.

Las válvulas TA-Luft FIP PP-H han sido probadas y certificadas según 'TA-Luft' por MPA Stuttgart de acuerdo con la Instrucción Técnica sobre Control de la Calidad del Aire TA-Luft / VDI 2440

Las válvulas y accesorios UKR SEPRO FIP PP-H están certificados de acuerdo con las normas de seguridad y calidad de Ucrania.

El tudo FIP PP-H de NIZP, las válvulas y los accesorios están reconocidos como adecuados para el transporte de agua potable por el NIZP (Instituto Nacional de Salud Pública - Polonia)

Descarga Certificados y Documentos Técnicos

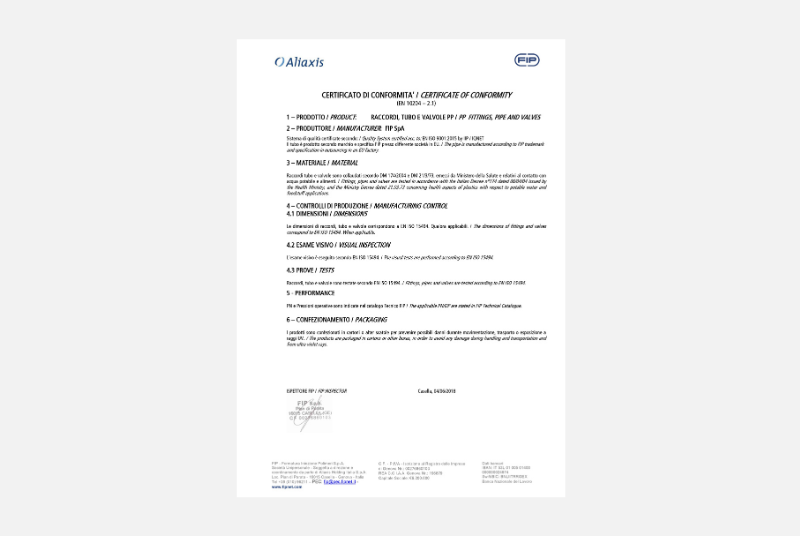

2.1 ACCESORIOS VALVULAS TUBO PP-H
103.1 KB, PDF get_app
Industria, Infraestructura

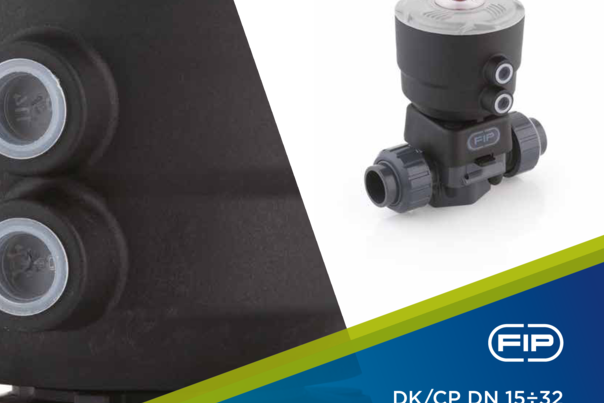

27-VÁLVULA DE MEMBRANA MODELO DK_CP DN15-32 ACTUADOR NEUMÁTICO
545.8 KB, PDF get_app
CATÁLOGO COMPLETO PP-H
6.2 MB, PDF get_app
Industria, Infraestructura

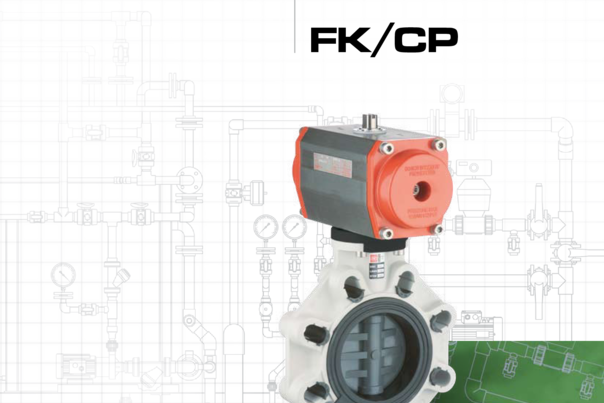

26-VÁLVULA DE MARIPOSA MODELO FK_CP DN40-300 ACTUADOR NEUMÁTICO
