Desarrollado en 1958 por la actual empresa BF Goodrich LUBRIZOL, el C-PVC (cloruro de polivinilo sobreclorado) se obtiene mediante el proceso de cloración de la resina de suspensión de PVC. Durante la transformación, se produce una sustitución alternante de átomos de hidrógeno por átomos de cloro en la cadena molecular del PVC. Mediante esta transformación, se obtiene una resina que garantiza un excelente rendimiento en términos de estabilidad térmica, resistencia química y mecánica.

Este sistema diseñado y fabricado según la estricta calidad de IPEX, cumpliendo con los estándares de utilización y dimensiones, que eliminan problemas inherentes a la compra e instalación de sistemas de tuberías. Además, el C-PVC ofrece un perfil de seguridad superior al fuego que el PVC-U y un aguante de temperatura también superior, llegando hasta los 100°C.

El sistema en C-PVC SCHEDULE 80 de alto rendimiento IPEX está diseñado para satisfacer los requisitos de temperatura, presión y dimensiones de los sistemas de tuberías. En 1986, FIP fue la primera empresa europea en producir un sistema integrado de válvulas, accesorios y tuberías denominado TemperFIP100®. Así nació un sistema completo de productos para la ingeniería de plantas industriales. En la actualidad, la línea TemperFIP, gracias a la colaboración, ya de 20 años, con la empresa LUBRIZOL EUROPE, utiliza resinas CORZAN™ PVC-C, específicamente formuladas para aplicaciones como líneas de distribución en plantas químicas, farmacéuticas, piscifactorías y otras aplicaciones industriales. Las resinas de PVC-C también ofrecen una compatibilidad total en el transporte de agua potable, agua desmineralizada y agua termal. El sistema PVC-C TemperFIP100® representa una de las soluciones más económicas en el campo de los termoplásticos y los materiales metálicos para resolver los problemas encontrados en las líneas de proceso y de servicio en el sector industrial para el transporte de fluidos calientes corrosivos y en la distribución de agua sanitaria caliente y fría.

Cuentan con una resistencia sobresaliente a la foto-degradación y a la oxidación, y son excepcionalmente adecuados para su uso con una amplia gama de ácidos, alcoholes, sales y halógenos. Alternativa de bajo mantenimiento a sistemas de metales comunes. Las razones fundamentales de esta preferencia son atribuibles a las características químicas y físicas únicas de la resina, entre las que se encuentran:

  • Alta resistencia química: el uso de resinas CORZAN™, obtenidas por procesos de cloración del homopolímero PVC, permite una alta resistencia química, específicamente contra ácidos inorgánicos fuertes, bases orgánicas, soluciones salinas y alcalinas e hidrocarburos parafínicos. No se recomienda su uso en el transporte de compuestos orgánicos polares, incluyendo varios tipos de disolventes clorados y aromáticos. La inercia a la corrosión electroquímica asegura una alta fiabilidad en el transporte de agua caliente para uso sanitario en sistemas convencionales y de paneles solares.
  • Excelentes propiedades térmicas y mecánicas: el PVC-C TemperFIP100® encuentra su uso típico en el rango de temperaturas entre 20°C y 85°C con coeficientes de expansión térmica muy bajos que garantizan un excelente rendimiento de resistencia mecánica, y la idoneidad para soportar presiones de funcionamiento en el rango de 10-16 bar a 20°C. La notable estabilidad térmica (VICAT según la norma EN ISO 15493) asociada a un excelente comportamiento a la fluencia (resistencia a la tracción circunferencial según la norma ASTM D 2837 igual a 1000 PSI 82 °C, 100.000 horas), permiten su utilización hasta unos 95 °C para usos y prestaciones particulares. El bajo coeficiente de conductividad térmica (l = 0,16 W/m °C según la norma ASTM C177) garantiza la práctica eliminación de los problemas de condensación y la baja pérdida de calor en el transporte de fluidos calientes.
  • Propiedades físicas: Las resinas de PVC-C se caracterizan por su baja permeabilidad al oxígeno y su baja absorción de agua (0,07% a 23 °C según ASTM D 570). Las propiedades físicas del material garantizan una alta resistencia al envejecimiento y a la intemperie (radiación UV) debido a la presencia de dióxido de titanio en el compuesto.
  • Resistencia al fuego: las resinas de PVC-C garantizan una resistencia al fuego excepcional, la llama se enciende a 482 °C y sólo persiste en condiciones extremas: si la concentración de oxígeno es 3 veces superior a la atmosférica o sólo en presencia de una llama de origen externo. Las resinas CORZAN™ C-PVC están clasificadas como VO, 5VB y 5VA según la norma UL94.

Nuestro sistema de tuberías, accesorios y válvulas de resina CORZAN™ ha sido elegido en proyectos multimillonarios para el transporte de productos químicos necesarios para el tratamiento de aguas residuales y es ideal para todas las aplicaciones que impliquen fluidos corrosivos. Se instala rápidamente y tiene una larga vida útil y ofrece, como todos nuestros productos, la garantía de unas juntas seguras y de calidad.

  • Rango de temperaturas: desde +5°C hasta +100°C

  • Presión de ejercicio: solicitar nuestras tablas

  • Gama dimensional: De ø 1/2” a ø 24”

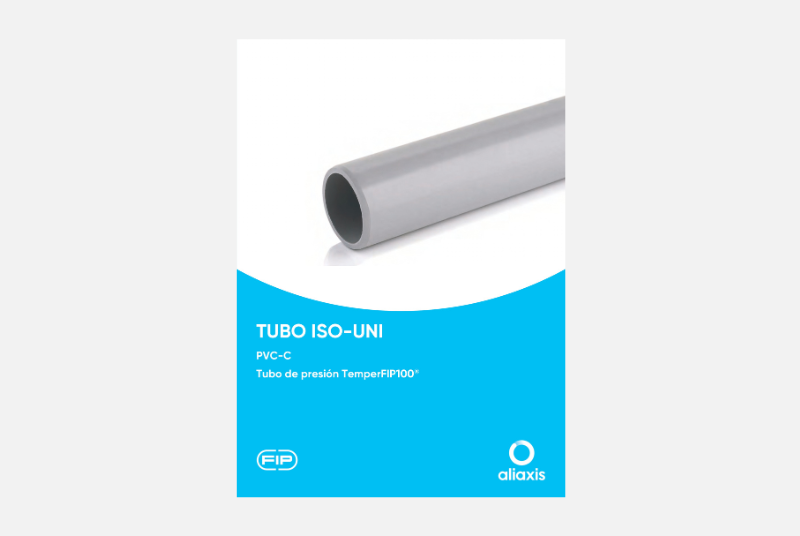

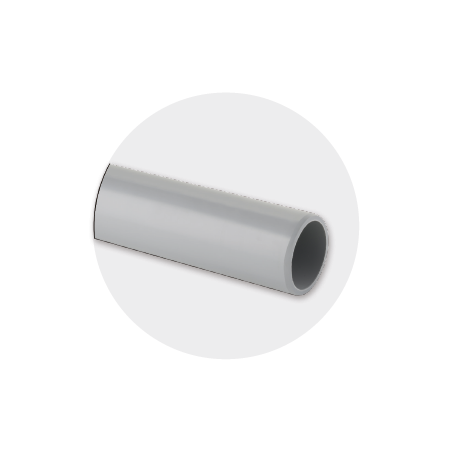

Immagine del tubo a pressione ISO-UNI TemperFIP100® in PVC-C

Tubería ISO-UNI

Tubo de presión TemperFIP100

Tubos de presión para el sistema de unión mediante soldadura química en frío (pegado) utilizando un adhesivo adecuado (TemperGLUE WELD-ON) y una imprimación-detergente.

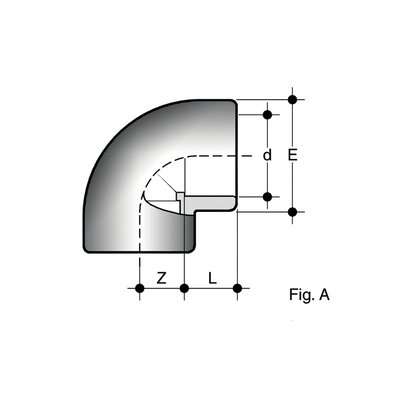

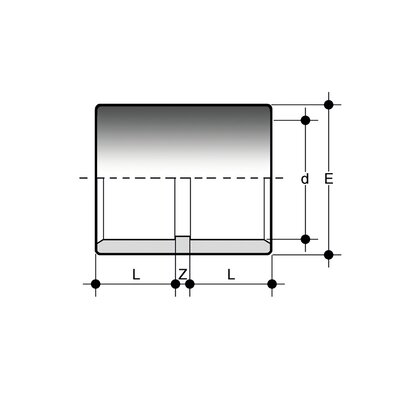

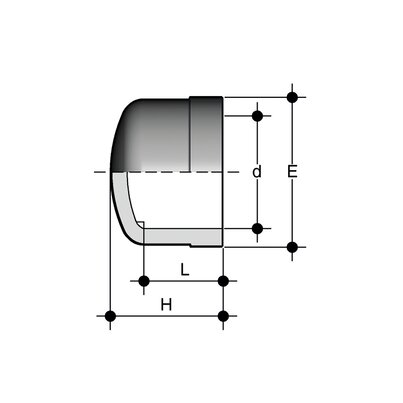

Immagine dei raccordi ISO-UNI per incollaggio serie metrica in PVC-C

Acesorios ISO-UNI

Accesorios para la unión de series métricas
Serie de accesorios destinados a la conducción de fluidos a presión con un sistema de conexión por soldadura química en frío (encolado) utilizando un adhesivo adecuado (TemperGLUE WELDON) y una imprimación-detergente.

Accesorios ISO-BSP

Accesorios de paso TemperFIP100 ®

Serie de accesorios destinados a la conducción de fluidos a presión con un sistema de unión de roscas y soldadura química en frío (pegado) mediante un adhesivo adecuado (TemperGLUE WELD-ON) y una imprimación-detergente.

Immagine di raccordi TemperFIP100 di passaggio ISO-BSP in PVC-C
Immagine della valvola a sfera a 2 vie VKD DUAL BLOCK in PVC-C

VKD Dual Block

Válvula de bola de 2 vías DUAL BLOCK®

FIP ha desarrollado la válvula de bola VKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. La VKD es una válvula de bola de desmontaje radial que cumple con las exigencias más estrictas en las aplicaciones industriales.

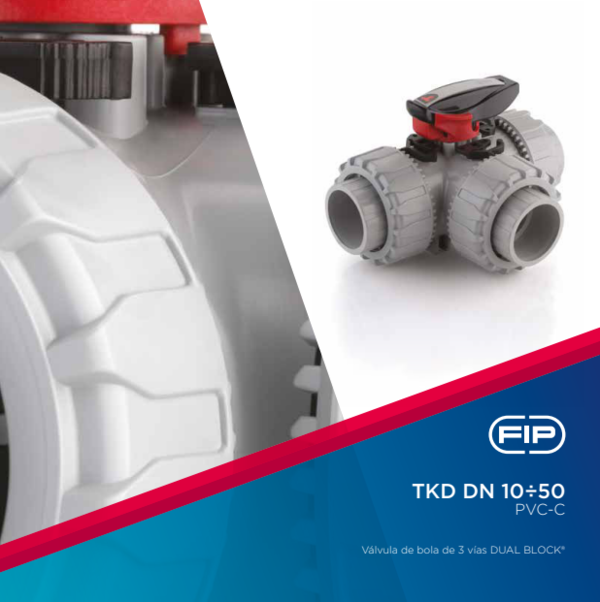

TKD Dual Block

Válvula de bola de 3 vías DUAL BLOCK®.

FIP ha desarrollado la válvula de bola TKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas TKD es una válvula de bola de mezcla y clasificación de desmontaje radial que cumple los requisitos más estrictos en las aplicaciones industriales.

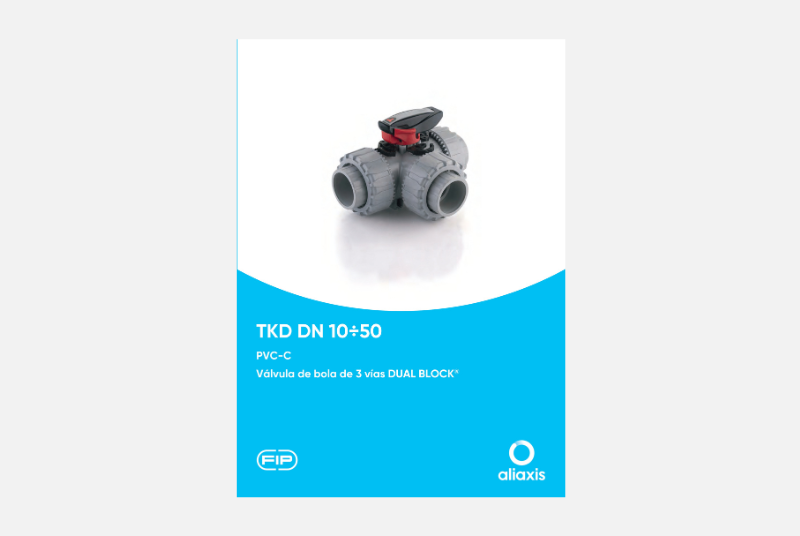

Immagine della valvola a sfera a 3 vie TKD DUAL BLOCK in PVC-C

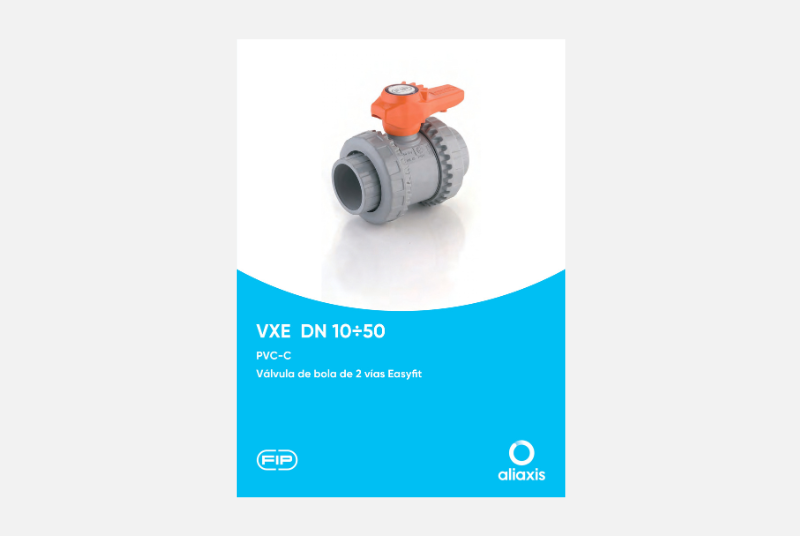

Immagine della valvola a sfera a 2 vie VXE Easyfit in PVC-C

VXE Easyfit

Válvula de bola de 2 vías Easyfit

FIP y Giugiaro Design han diseñado y desarrollado VXE Easyfit, la innovadora válvula de bola de desmontaje radial con ajuste de apriete por tuerca anular que permite una instalación sencilla y segura para un servicio fiable a lo largo del tiempo. Esta válvula también cuenta con el sistema de personalización Labelling System.

SSE Easyfit

Válvula de retención con resorte Easyfit

La línea de válvulas de retención con muelle SSE Easyfit, desarrollada con Giugiaro Design, se caracteriza por un innovador método de instalación que garantiza un servicio fiable a lo largo del tiempo. Esta válvula también está equipada con el sistema de personalización Labelling System.

Immagine della valvola di ritegno bighiera SSE Easyfit a molla in PVC-C
Immagine della valvola a farfalla FK in PVC-C

FK

Válvula de mariposa

La FK es una válvula de mariposa de cierre y regulación con características estructurales ideales para su uso en aplicaciones industriales que requieren un alto rendimiento y fiabilidad en el tiempo. Esta válvula también está equipada con el sistema de etiquetado de personalización.

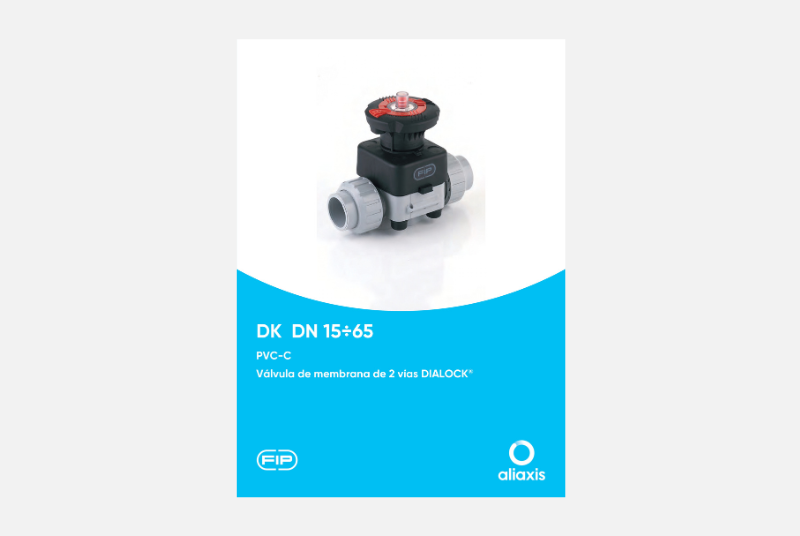

Immagine della valvola a membrana a 2 vie DK DIALOCK in PVC-C

DK Dialock

Válvula de membrana de 2 vías DIALOCK

La válvula de membrana DK DIALOCK® es ideal para la regulación y el cierre de medios abrasivos o impuros. La nueva geometría interna del cuerpo aumenta significativamente el coeficiente de flujo, reduce las pérdidas de presión y permite un ajuste preciso en toda la carrera del obturador. El DK ocupa menos espacio y tiene menos peso. El innovador volante está equipado con un mecanismo de bloqueo de maniobra patentado, inmediato y ergonómico, que permite bloquear cualquier posición de ajuste alcanzada.

CM

Válvula de membrana compacta

La CM es una válvula de membrana de accionamiento manual con dimensiones reducidas y un diseño especialmente compacto, ideal para su uso en espacios reducidos.

Immagine della valvola a membrana compatta CM in PVC-C
Immagine della valvola a membrana VM in PVC-C

VM

Válvula de membrana

El VM es especialmente adecuado para regular e interceptar fluidos abrasivos o que contengan impurezas. El control del volante y la junta de membrana permiten una regulación precisa y eficaz y minimizan el riesgo de golpes de ariete.

Referencias normativas

La producción de las líneas de PVC-C TemperFIP100® se lleva a cabo de acuerdo con los más altos estándares de calidad y respetando plenamente las limitaciones medioambientales impuestas por la legislación vigente y de acuerdo con la norma ISO 14001. Todos los productos se fabrican de acuerdo con el sistema de garantía de calidad ISO 9001.

  • Tubos y accesorios de brida ANSI B16.5-NPS 1/2 a NPS 24 mm/pulgada.
  • ASTM D1784 cl. 23548B Compuesto de PVC rígido y PVC-C (para aplicaciones industriales).
  • Accesorios roscados de PVC-C ASTM F437, sch. 80. l Accesorios de tubería de PVC-C ASTM F439.
  • Tubo de PVC-C ASTM F441, sch. 40 e 80.
  • BS 10 Especificación para bridas y pernos para tuberías, válvulas y accesorios.
  • BS 1560 Bridas para tuberías, válvulas y accesorios (diseño según clase). Bridas de acero, hierro fundido y aleaciones de cobre. Especificación para bridas de acero.
  • BS 4504 Bridas para tuberías, válvulas y accesorios (diseño según PN).
  • Bridas DIN 2501, dimensiones.
  • DIN 2999 Roscas para tubos y accesorios.
  • DIN 8063 Dimensiones de los accesorios de C-PVC.
  • DIN 8079-8080 Tubos de PVC-C, dimensiones.
  • DIN 16962 Accesorios de PVC-C para soldar a tope y por encastre, dimensiones.
  • DIN 16963 Conexiones y piezas de tuberías para el transporte de fluidos a presión PEAD.
  • DIN 16963 Uniones de tubos y piezas de tubos para el transporte de fluidos a presión PEAD.
  • EN 558-1 Válvulas industriales. Dimensiones exteriores de las válvulas metálicas para uso en sistemas de tuberías con bridas.
  • EN 1092-1 Bridas y sus uniones. Bridas circulares para tuberías, accesorios de válvulas y accesorios.
  • EN ISO 15493 Sistemas de componentes (tubos, accesorios y válvulas) en PVC-C para aplicaciones industriales.
  • Accesorios de PVC-C ISO 228-1 con extremos roscados.
  • ISO 5211 Acoplamientos para actuadores de giro fraccionado.
  • ISO 7005-1 Bridas metálicas; parte 1: bridas de acero.
  • JIS B 2220 Bridas metálicas para tubos.
  • UNI 11242 Unión por encolado de tubos, accesorios y válvulas de PVC-C.

Homologaciones y sellos de calidad

ABS El sistema TemperFIP100® PVC-C está reconocido como apto para la conducción y el tratamiento del agua sanitaria y de climatización a bordo de buques y otras embarcaciones clasificadas por la American Bureau of Shipping (ABS).

ACS El sistema TemperFIP100® PVC-C está certificado como apto para el contacto con agua destinada al consumo humano según la Attestation de conformité sanitaire (ACS).

Bureau Veritas El sistema TemperFIP100® PVC-C está reconocido como apto para la conducción y el tratamiento de aguas sanitarias y de climatización a bordo de buques y otras unidades clasificadas por Bureau Veritas - División Marina.

DNV-GL El sistema TemperFIP100® PVC-C está reconocido como apto para la conducción y el tratamiento de aguas sanitarias y de acondicionamiento a bordo de buques y otras unidades clasificadas por DNV-GL.

EAC Il sistema PVC-C TemperFIP100® è certificato EAC in accordo con le regolamentazioni Russe per Sicurezza, Igiene e Qualità.

Lloyd's Register El sistema TemperFIP100® C-PVC está reconocido como apto para la conducción y el tratamiento de agua sanitaria y de aire acondicionado a bordo de buques y otras embarcaciones clasificadas por el Lloyd's Register.

KR - Korean Register El sistema TemperFIP100® PVC-C está reconocido como apto para la conducción y el tratamiento de aguas sanitarias y de climatización a bordo de buques y otras embarcaciones clasificadas por el KR (Korean Register).

NSF (National Sanitation Foundation USA) Las válvulas de sfera FIP en PVC-C están listadas según la norma NSF/ANSI 61 - Drinking Water System Components - Health Effects.

Las válvulas de C-PVC TA-Luft TemperFIP100® han sido probadas y certificadas según 'TA-Luft' por MPA Stuttgart de acuerdo con la Instrucción Técnica de Control de Calidad del Aire TA-Luft / VDI 2440.

Las válvulas y accesorios de PVC-C TemperFIP100® de UKR SEPRO están certificados según la normativa ucraniana de seguridad, higiene y calidad.

WRAS El sistema TemperFIP100® PVC-C está reconocido por WRAS (Water Regulation Advisory Scheme - UK).

RMRS El sistema TemperFIP100® PVC-C está reconocido como apto para la conducción y el tratamiento de aguas sanitarias y de climatización a bordo de buques y otras embarcaciones clasificadas por el Registro Marítimo Ruso.

Descarga Certificados y Documentos Técnicos

CATÁLOGO COMPLETO C-PVC
101.5 MB, PDF get_app
Industria, Infraestructura
2.1 ACCESORIOS VALVULAS TUBO C-PVC
104.1 KB, PDF get_app
Industria, Infraestructura

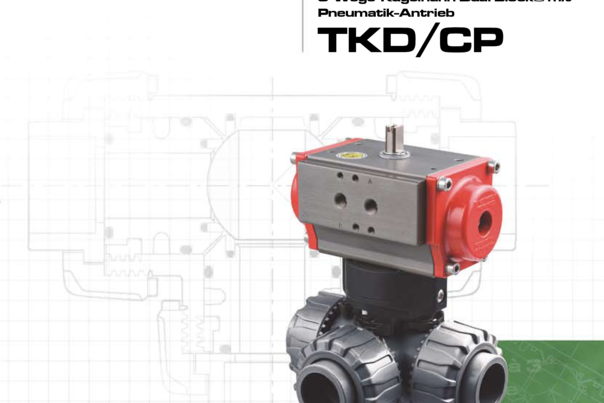

24-VÁLVULA DE BOLA 3 VÍAS MODELO TKD_CP DN10-50 ACTUADOR NEUMÁTICO
